Création d’un portail battant métal coulissant en bois

Création d’un portail battant métal coulissant en bois
Portrait de Pascal
Pascal B. - Rédacteur
17 Février 2017 à 16:36 2 commentaires
niveau Expert
duree Une semaine
La motorisation d’un portail battant d’un seul vantail de près de 5 mètres de type barrière de prairie n’est pas une chose facile c’est pourquoi, il est plus simple si l’on dispose de place pour le dégagement afin de le transformer en portail coulissant on aura alors plus de choix dans l’achat du moteur. Découvrez notre nouveau DIY sur la création d’un portail battant métal coulissant en bois fabriqué à l’aide des outils Triton.

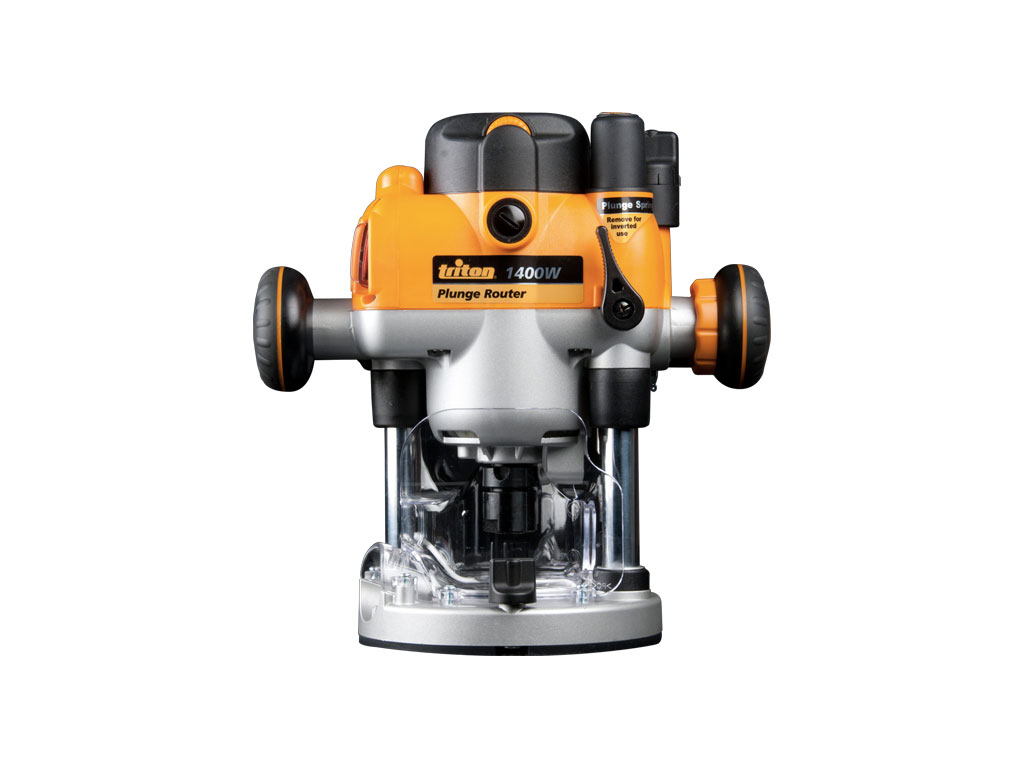

Équipement utilisé pour réaliser le DIY

NutMatériaux utilisés

Unités Matériaux / accessoires Dimensions
x Chevrons 50 x 50 mm
x Chevrons 60 x 60 mm
x Planches 25 x 150 mm
x Planches 25 x 90 mm
x Solives 38 x 225 mm
x Colle à bois Elmer's -
x Vis Fischer TX 20 Inox 4 x 45 mm
x Vis Fischer TX 30 inox 6 x 80 mm
x Vis Fischer PZ 1 3 x 45 mm
x Pointes Inox A2 2,7 x 60 mm
x Boulons Japy zin T.B.C.C 8 x 140 mm
2 Galets D98 -
1 Guide olive D40 -
2 Butoirs à visser -
1 IPN 100 mm
1 Cornière 30 x 30 mm
1 Gaine + câble électrique -

Étape 1 - Fondations

Rien de bien particulier, une tranchée de 40 x 40 cm avec les fondations pour les poteaux décalés et un peu plus profonds puisque c’est un portail coulissant. Ne pas oublier non plus d’agrandir au niveau du moteur. Pour le coffrage nous avons refendu de la planche de 27 x 150 mm en deux. Le rail de guidage est constitué d’une cornière acier de 30 x 30 mm soudée sur un IPN de 100 mm. Des fers à béton de 8 mm sont soudés sous l’IPN pour le maintenir et pouvoir le régler parfaitement à l’horizontale. La présence de l’IPN se justifiant également par la présence d’un forte déclivité en bout de course. Ensuite, nous avons mis en place du ferraillage et coulage du béton. Sans oublier le passage des gaines pour l’alimentation du portail, le portier, les cellules.... etc...
Création d’un portail battant métal coulissant en bois © Zone OutillageCréation d’un portail battant métal coulissant en bois © Zone OutillageUtilisation de la table multifonctions Triton Workcentre TWX7Utilisation de la visseuse à chocs Triton T20IDCréation d’un portail battant métal coulissant en bois © Zone OutillageCréation d’un portail battant métal coulissant en bois © Zone Outillage

Étape 2 - Installation des poteaux

Montage des 14 éléments de piliers béton de 30 x 30 cm. Puis l’étape de la fixation des chevrons de 50 x 50 mm à l’aide de chevilles-clous et de vis bois.
Création d’un portail battant métal coulissant en bois © Zone OutillageCréation d’un portail battant métal coulissant en bois © Zone Outillage

Étape 3 - Création du portail

Deux lumières sont percées en bas de la partie métallique et quatre joues y sont soudées pour pouvoir accueillir les galets de guidage. Découpe des chevrons de 60 x 60 mm avec une face concave qui serviront d’ancrage à la structure bois. À noter que nous en avons profité pour rehausser le portail en passant de 1,20 m à 1,60 m. Les chevrons sont fixés à l’aide de boulons tête plate collet carré et un gabarit a été fabriqué pour pouvoir percer toujours au centre des tubes de 60. Les planches d’habillage verticales et horizontales ont été bouvetées avec rainures ou languettes pour assurer un meilleur maintien en plus du clouage inox sur les chevrons.

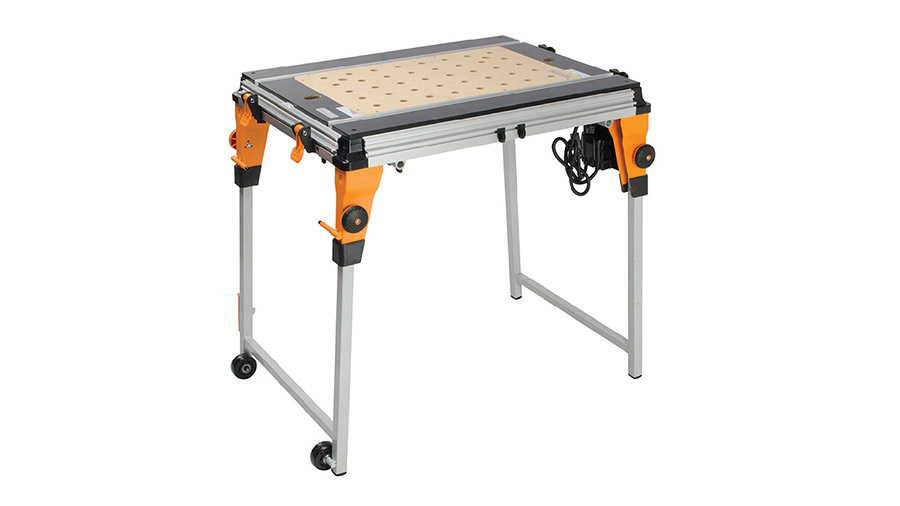

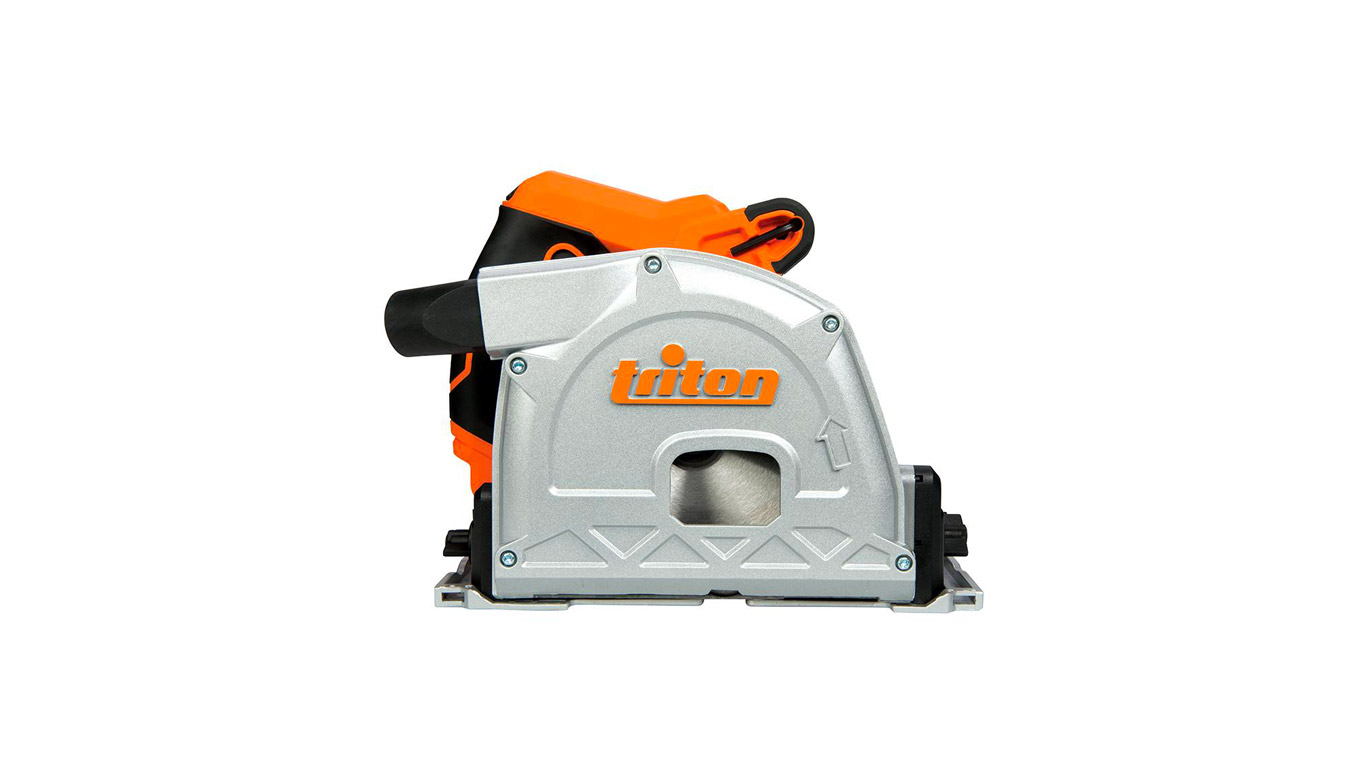

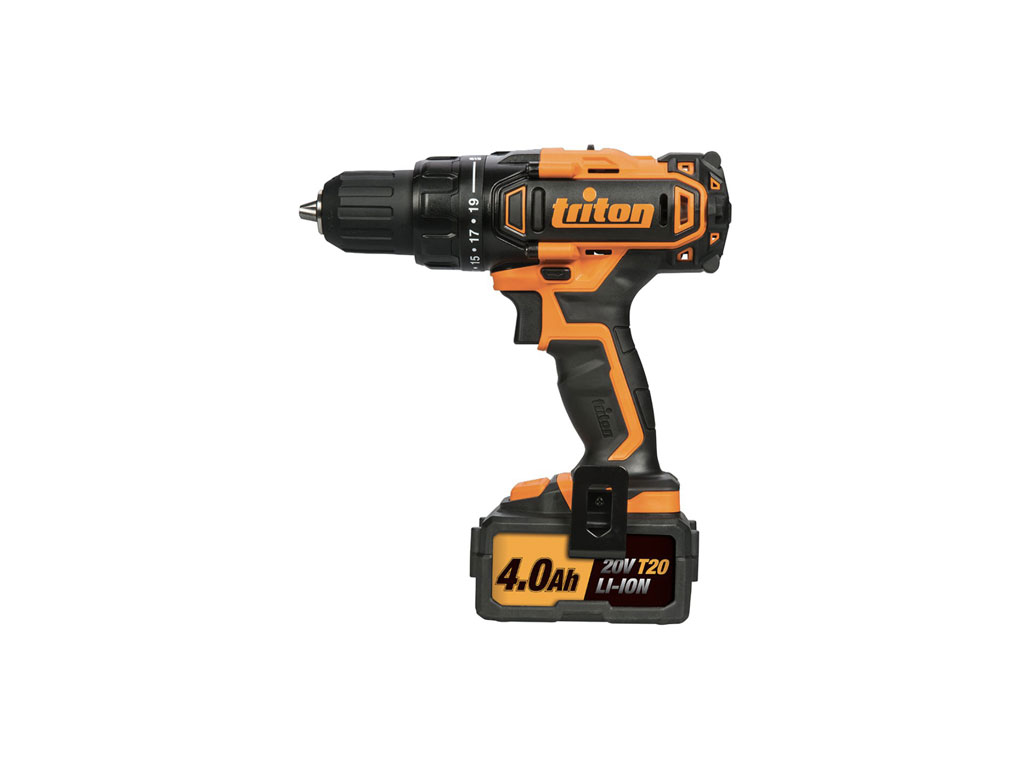

Utilisation de la table multifonctions Triton Workcentre TWX7 © Zone OutillageUtilisation de la table multifonctions Triton Workcentre TWX7 © Zone OutillageUtilisation de la perceuse visseuse Triton T20DD © Zone OutillageUtilisation de la table multifonctions Triton Workcentre TWX7 © Zone OutillageUtilisation de la table multifonctions Triton Workcentre TWX7 © Zone OutillageUtilisation de la table multifonctions Triton Workcentre TWX7 © Zone OutillageUtilisation de la table multifonctions Triton Workcentre TWX7 © Zone OutillageUtilisation de la table multifonctions Triton Workcentre TWX7 © Zone OutillageUtilisation de scie circulaire plongeante Triton TTS 1400 © Zone Outillage

Étape 4 - Installation de la motorisation

Le moteur est fixé sur une platine en inox pour rattraper la différence de niveau. Ce dispositif s’avèrera fort utile par la suite quand les violents orages que nous avons connus récemment inonderons le seuil. Le rail est fixé à l’aide de tire-fonds de 8 x 80 mm.
Utilisation de la perceuse visseuse Triton T20DD © Zone OutillageUtilisation de la perceuse visseuse Triton T20DD © Zone Outillage

Étape 5 - Fabrications des dessus de poteaux

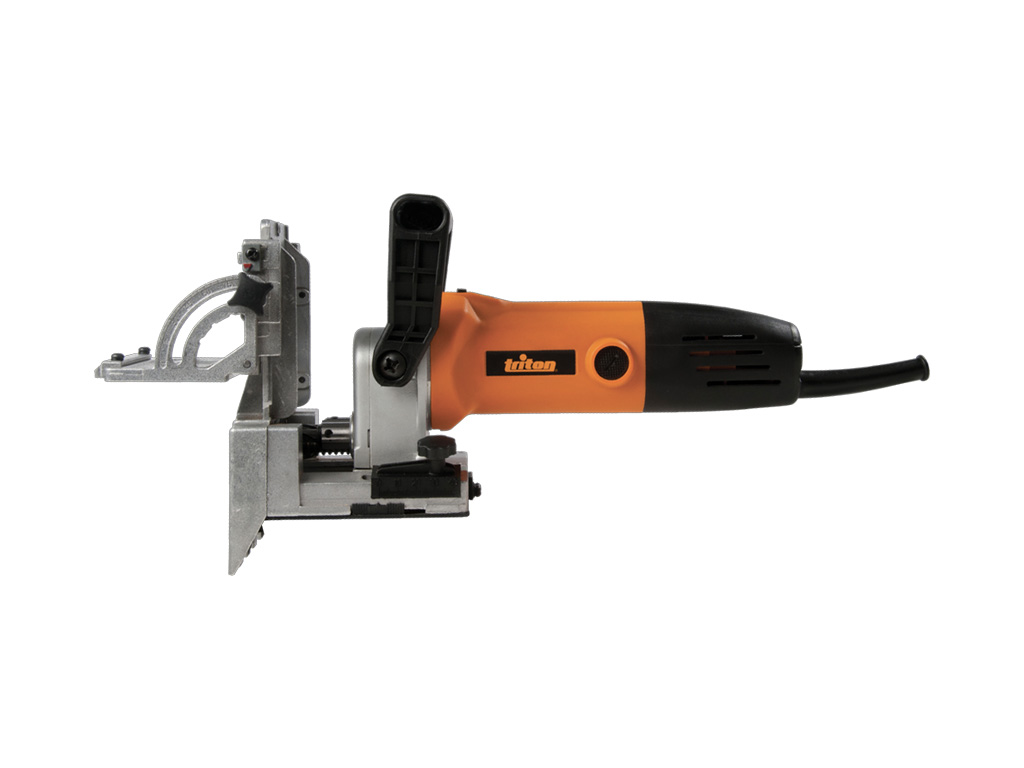

Le haut des poteaux est constitué de solives de 38 x 225 mm assemblées entre elles à l’aide de chevilles collées, le tout entouré d’une bande de 20 x 50 mm clouée.

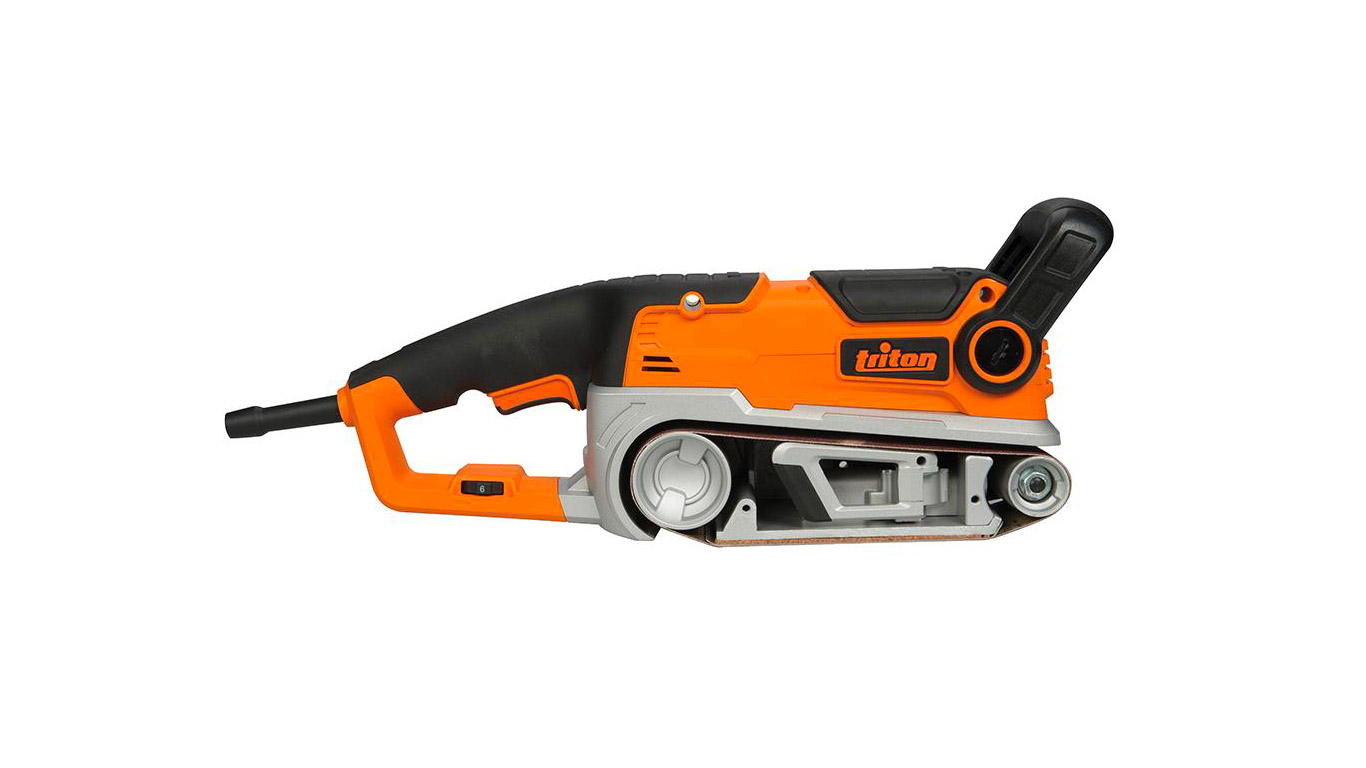

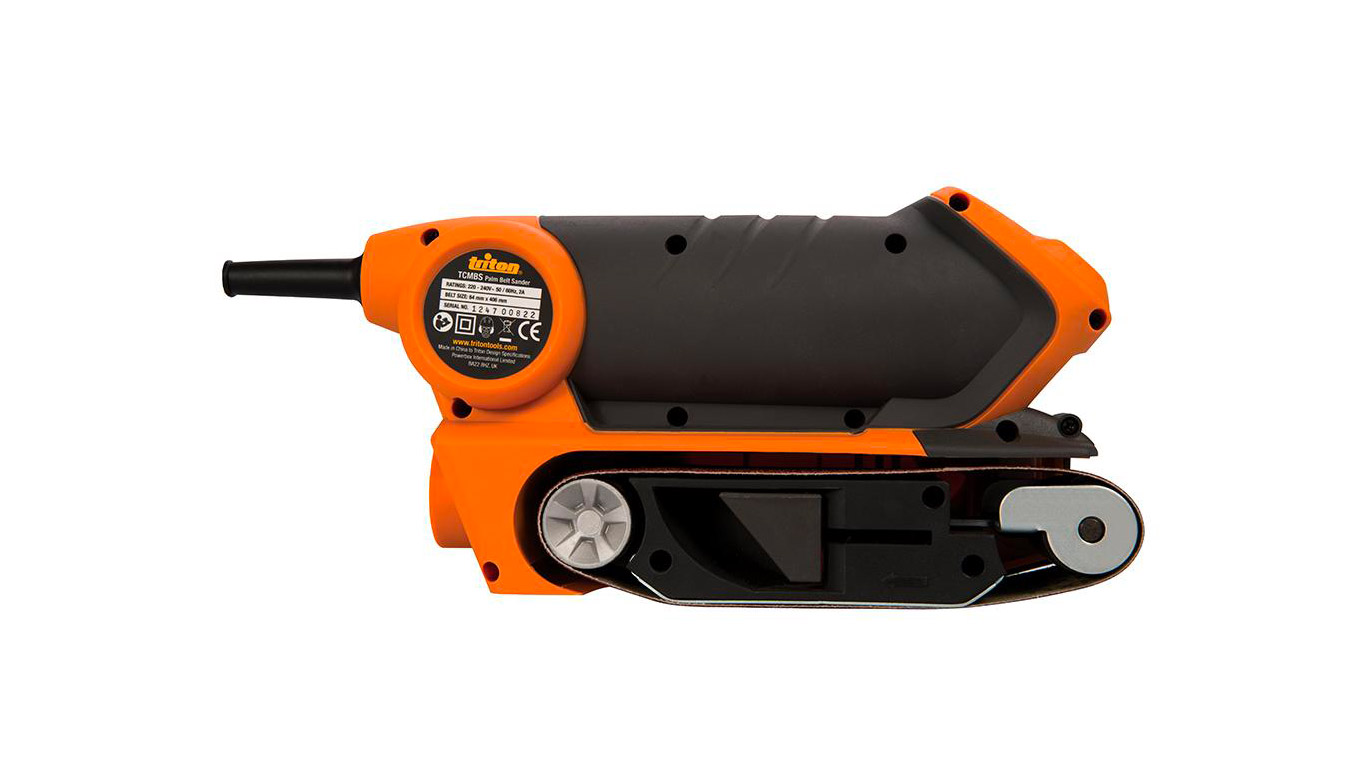

Utilisation de scie circulaire plongeante Triton TTS 1400 © Zone OutillageUtilisation de la ponceuse à bande Triton TCM BS © Zone OutillageUtilisation de la ponceuse à bande Triton TCM BS © Zone OutillageUtilisation de la ponceuse à bande Triton TCM BS © Zone OutillageCréation d’un portail battant métal coulissant en bois © Zone Outillage
